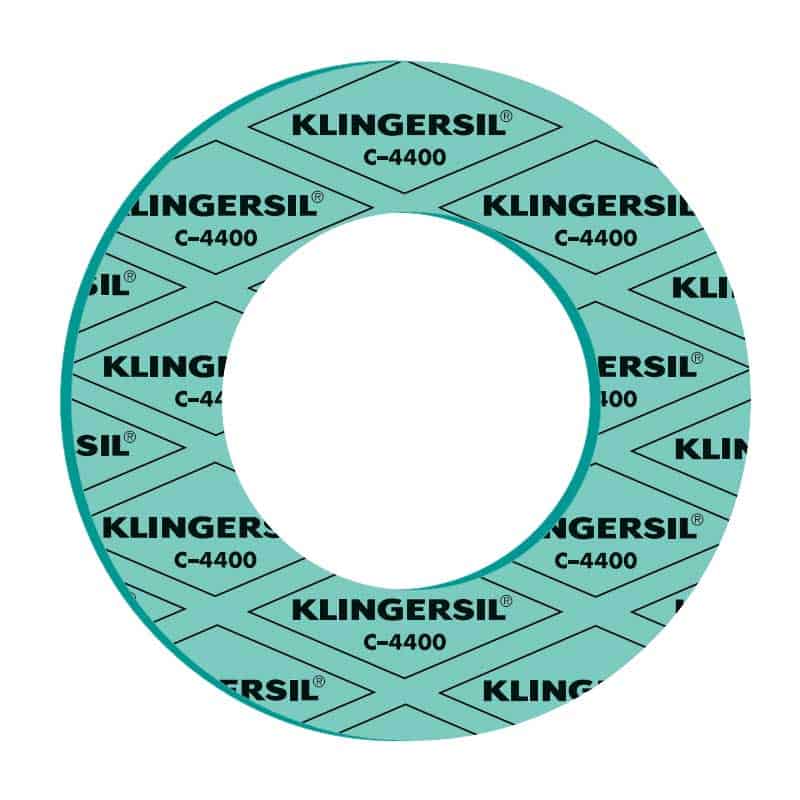

KLINGERSIL® C-4400

特徴と主な用途

高圧用途に適した汎用ガスケット材料で、化学、食品、水供給の各業界で使用されます。非常に高い性能基準を備えています。

油、水、蒸気、ガス、塩溶液、燃料、アルコール、有機および無機酸、炭化水素、潤滑剤、冷媒に対する耐性があります。

カテゴリー: Jointing Material, KLINGER

材料

アラミド繊維を NBR で結合。

pT グラフ

Klinger の pT グラフは、特定のガスケット材料の適合性を動作温度と圧力のみに基づいて判断するためのガイドラインを提供します。常にガスケットの化学耐性を確認してください。

1. エリア 1 では、化学的適合性に応じてガスケット材料が通常適しています。
2. エリア 2 では、ガスケット材料が適している可能性がありますが、技術評価が推奨されます。
3. エリア 3 では、技術評価がない限りガスケットを取り付けないでください。
技術データ – 2 mm 厚の標準値

Compressibility ASTM F 36 J	11%
Recovery ASTM F 36 J min.	55%
Stress relaxation DIN 52913
50 MPa, 16 h/ 175°C	32MPa
50 MPa, 16 h/ 300°C	25MPa
Stress relaxation BS 7531 40 MPa, 16 h/ 300°C	23MPa
Klinger cold/hot compression, 50 MPa
thickness decrease at 23°C	10%
thickness decrease at 300°C	20%
Tightness according DIN 3535/6	0.02mg/sm
Thickness increase ASTM F 146
oil JRM 903: 5 h/150°C	3%
fuel B: 5 h/23°C	5%
Density	1,60g/cm³

BS 7531:2006 グレード AY の技術要件を満たしています。

標準シートサイズ

サイズ: 1000 x 1500 mm, 2000 x 1500 mm

厚さ: 0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm その他の厚さとサイズはリクエストに応じます。

公差

厚さ: DIN 28091-1 に準拠

長さ ±50 mm

幅 ±50 mm

表面

KLINGERSIL® ガスケット材料は通常、低粘着性の表面を備えています。ご要望に応じて、片面または両面にグラファイトコーティングや他の表面仕上げも提供します。

食品用途向けに、技術的に同じ値を持つ無色のバージョンが KLINGERSIL® C-4400L として提供されています。

機能と耐久性

KLINGER ガスケットの性能と寿命は、適切な保管と設置に大きく依存します。これらは製造者の制御外ですが、当社の製品の優れた品質を保証します。この点を考慮し、設置ガイドラインに従ってください。
