KLINGER®Maxiprofile 109

特徴と主な用途

Maxiprofile は、鋸歯状の金属コアを使用し、柔らかい表面材で構成された複合ガスケットです。金属コアは、それぞれの接触面に特定の形状の同心鋸歯を持ち、高圧領域を生成して、比較的低いボルト荷重でも柔らかいコーティングがフランジの欠陥に流れ込むようにします。

標準コア設計は平行で、ガスケット全体に均等に応力を分配する利点があります。Maxiprofile には、中心部に向かって溝の深さが減少する凸型もあります。この種の形状は、中心部での高い締付応力を保証し、低ボルト荷重の用途に効果的です。

結果として、Maxiprofile 109 は、柔らかい切断材の利点と金属ガスケットの整合性の利点を組み合わせたガスケットであり、高圧、温度管理が必要な場合や高いボルト荷重が要求される場合に特に優れた結果をもたらします。

多様な表面コーティングが適用可能であり、高温、高圧、腐食環境での使用に対応します。温度範囲は極低温から 1000°C まで広がり、広範な化学耐性を持ちます。

Maxiprofile ガスケットの用途

• 標準フランジ、熱交換器、タンク用途
• 高温および低温
• 圧力は最大 400 bar まで
• 低ボルト荷重
• 狭いフランジ幅
• 破損したフランジ
• ガスケットに影響を与えるさまざまな応力配置を維持
• 通常のガスケット材料をシールするための十分なボルト荷重がない場合に使用可能
• 取り扱いや設置が容易
• 多様な運転条件に対応
• 柔らかいコーティングがフランジの損傷を防止
• 熱サイクルおよび衝撃荷重の条件でも高い整合性を提供
• 新しいコーティングで改修可能で再利用可能
• 顧客の設計に応じて、さまざまなサイズと形状で製造可能
• 多様な Maxiprofile モデルが存在しします

すべて熱交換器の形状に合わせてバー付きで提供可能。

CA1, 2&3 の凸型ジョイントは、LA 1, 2 および 3 と同様の形状で設計され、ボルト荷重の用途においてシーリングを補助するように設計されています。

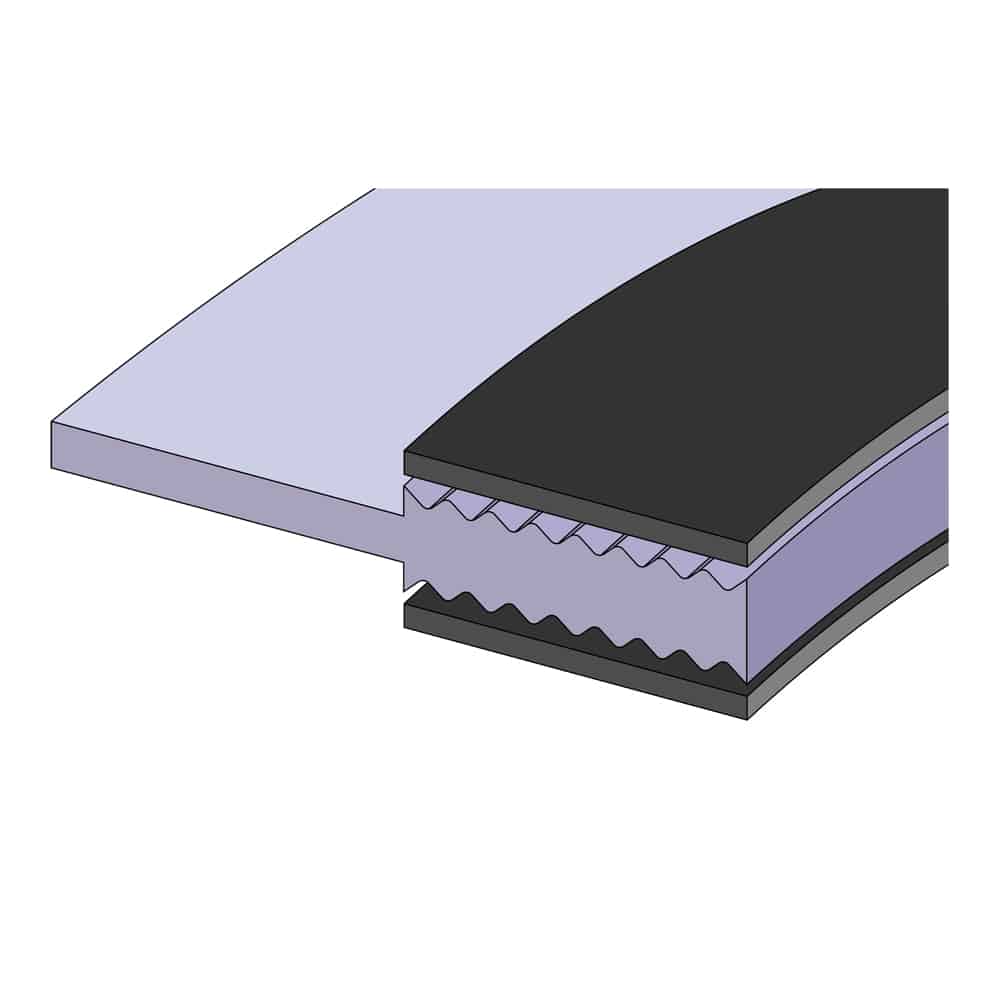

STAYLE LA1

上昇および平らな顔の用途向けのガイドリング付きの横方向のプロファイルされたジョイント

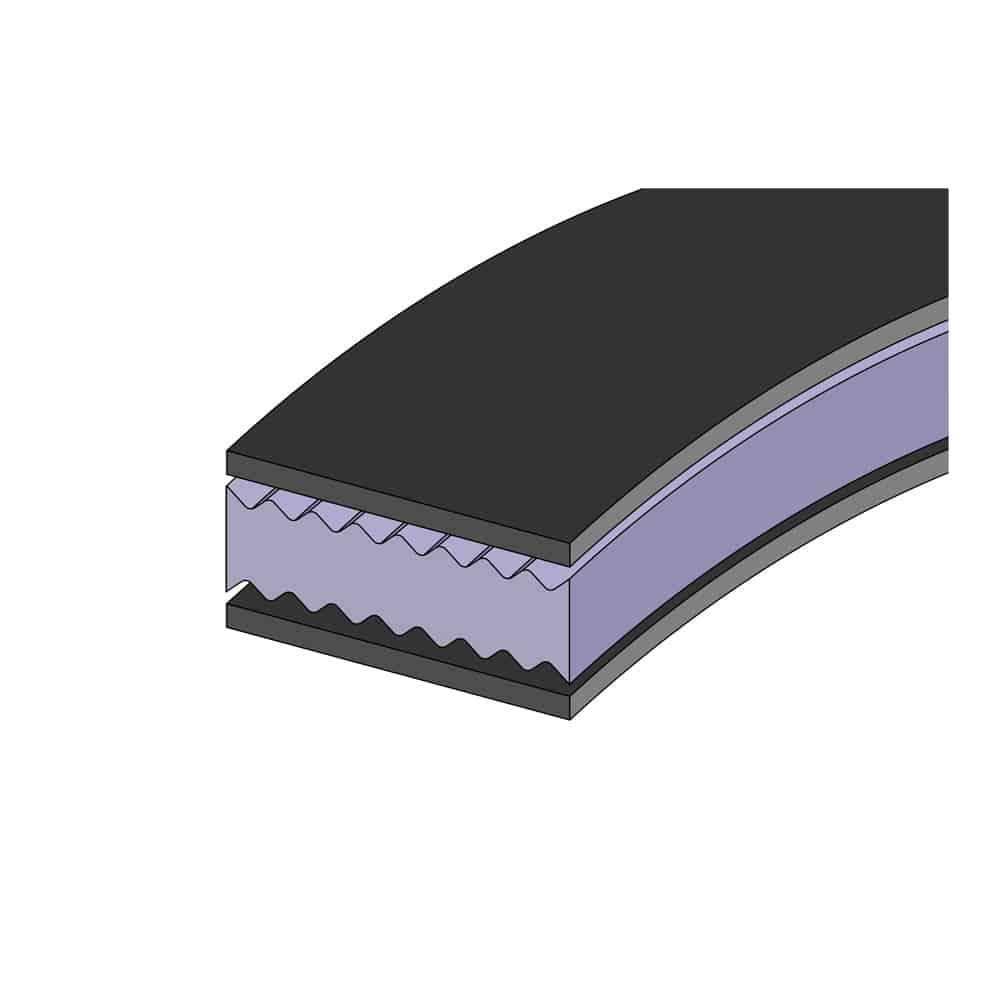

STAYLE LA2

オスとメス、舌と溝と溝付きフランジ用のガイドリングなしの横方向プロファイルジョイント

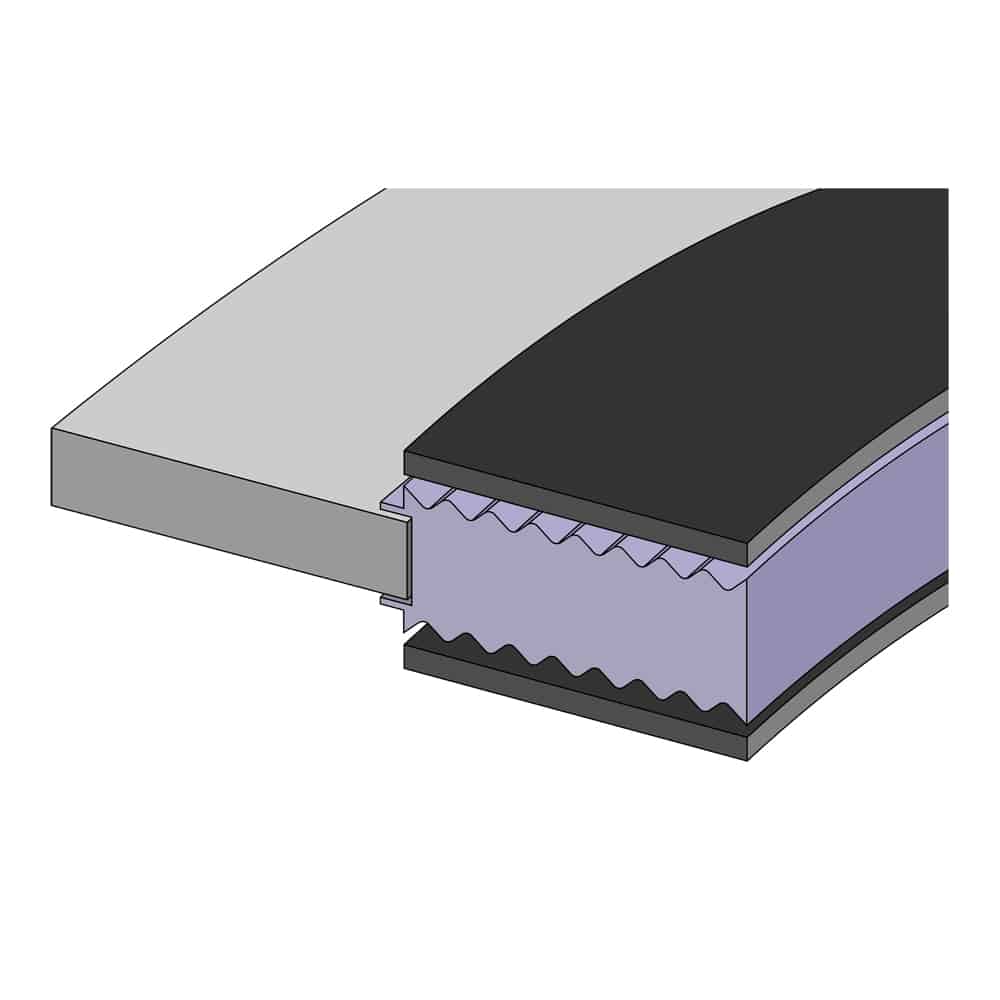

STAYLE LA3

コア材料の最大温度

他のコア材料についてはSVALを参照してください
