Description
| Unsuitable fluids | Strong acid, strong alkali, and various solvents, inflammable gas, gas susceptible to burn and toxic gas |
| Applications | Applications should be avoided in which black foreign substances are included into process fluids, such as in petrochemical industry |

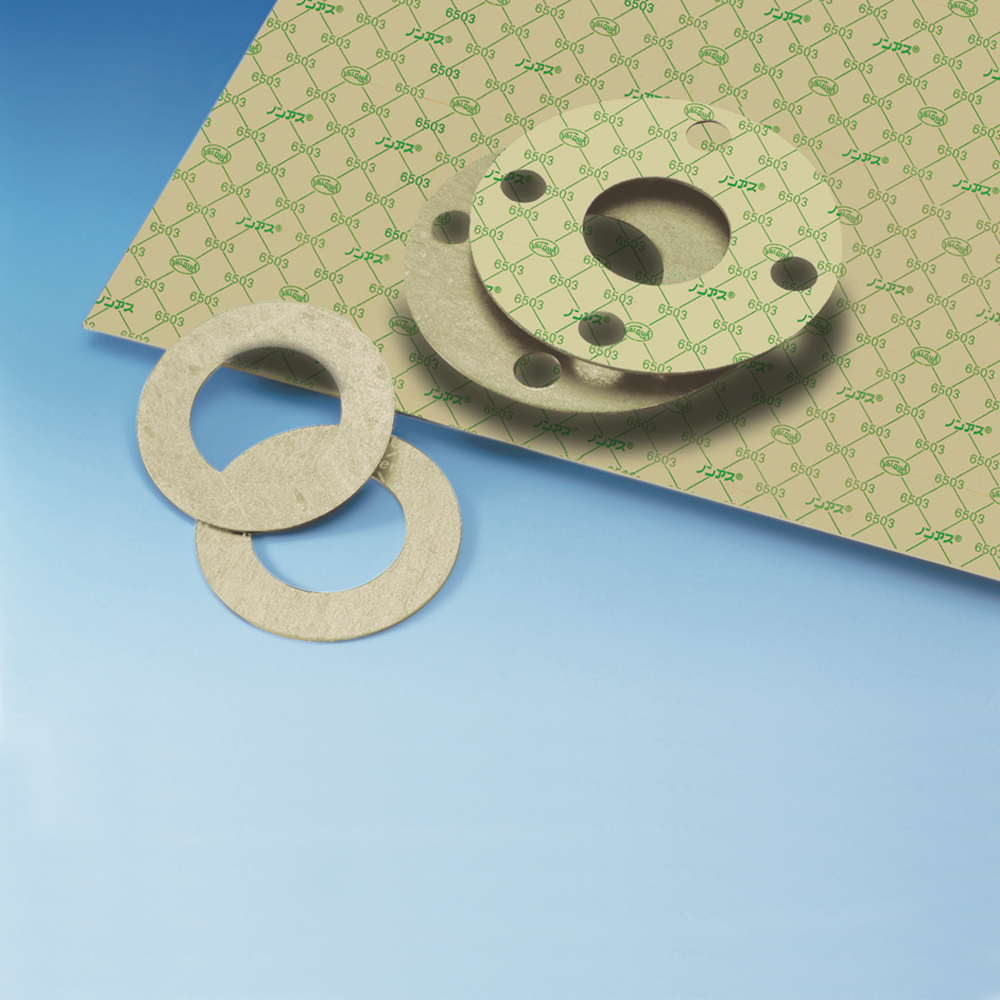

| Dimensions | Width × Length (mm): 1270 × 1270、1270 × 3810、2540 × 3810、3048 × 3810 Thickness (mm): 0.5、0.8、1.0、1.5、2.0、3.0 Color type: white Print color: green |
Thông số kĩ thuật
- Ứng suất siết chặt được khuyến nghị
Ứng suất siết chặt được định nghĩa là áp suất cần thiết trong điều kiện tiêu chuẩn mà không tính đến lực mở do chất lỏng bên trong.
Fluid Recommended tightening stress (MPa) Liquid 25.5 Gas 40.0 - Các phạm vi khả dụng
Phân loại nhiệt độ và áp suất cho thấy giới hạn dịch vụ riêng lẻ.
VALQUA No. Temperature (°C) Pressure (MPa) Water based Oil based(2) Gas 6500 / 6500AC -50～183 3.0 3.0 1.0 6502 / 6503 / 6503AC -50～214 3.0 3.0 1.0 Lưu ý:
(1) Đối với các điều kiện dịch vụ vượt quá 100°C, vui lòng tham khảo ý kiến của chúng tôi.
(2) Đối với dầu khí, dung môi và chất lỏng ăn mòn, cần tham khảo ý kiến riêng.
- giá trị m,y
Giá trị m, y cho Tấm sợi nén được định nghĩa trong Phụ lục G của JIS B 8265 có thể được áp dụng cho giá trị m, y của Tấm không amiăng hiệu suất cao.
Thickness
(mm)Gasket factor
“m”Minimum design seating stress
“y”(N/mm2)3.0 2.00 11.0 1.5 2.75 25.5 1.0 3.50 44.8
