Mô tả
| Unsuitable fluids | Strong acid, strong alkali, and various solvents, inflammable gas, gas susceptible to burn and toxic gas |
| Applications | Joint areas of steam lines, pipe flanges, valve bonnets and other equipment used in oil refineries and chemical industries |

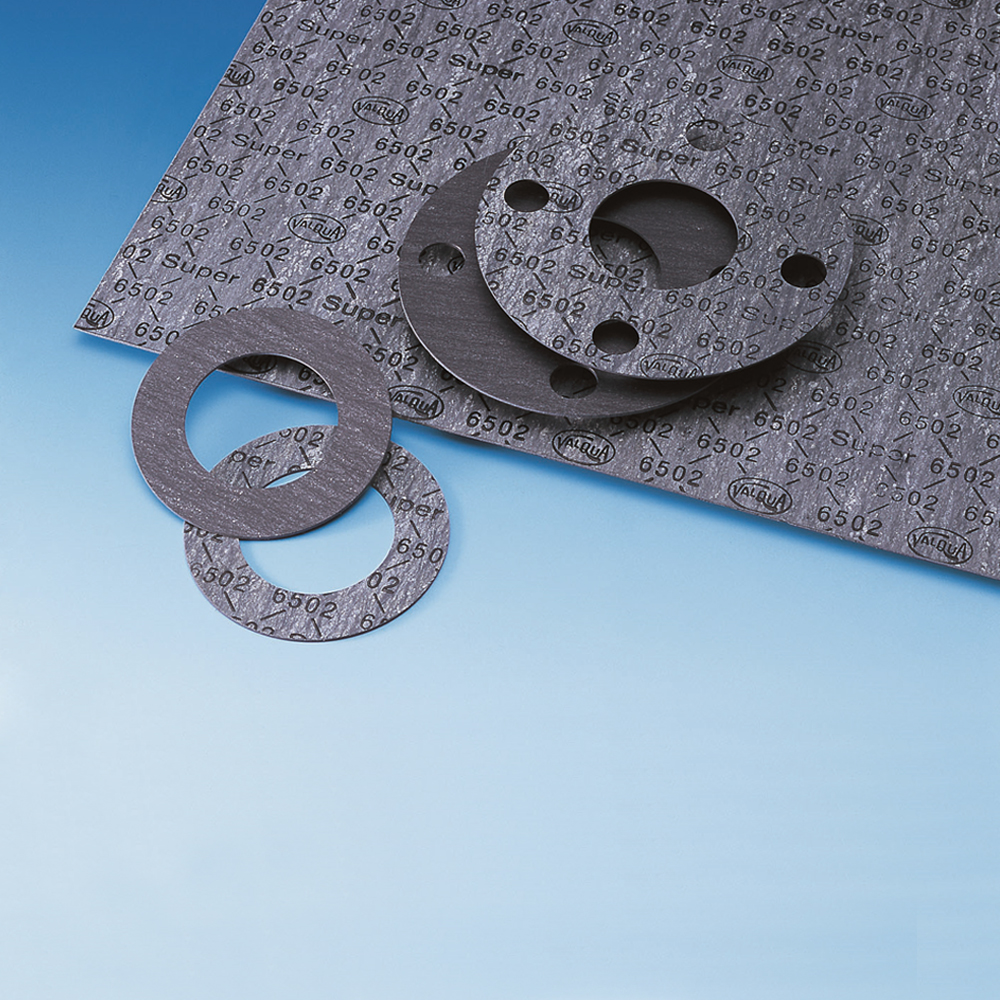

| Dimensions | Width × Length (mm): 1270 × 1270、1270 × 3810、2540 × 3810、3048 × 3810 Thickness (mm): 0.5、0.8、1.0、1.5、2.0、3.0 Color type: gray Print color: black |
Thông số kĩ thuật
- Ứng suất siết chặt được khuyến nghị
Ứng suất siết chặt được định nghĩa là áp suất cần thiết trong điều kiện tiêu chuẩn mà không tính đến lực mở do chất lỏng bên trong.
Fluid Recommended tightening stress (MPa) Liquid 25.5 Gas 40.0 - Các phạm vi có sẵn
Phân loại nhiệt độ và áp suất hiển thị giới hạn dịch vụ riêng lẻ.
VALQUA No. Temperature (°C) Pressure (MPa) Water based Oil based(2) Gas 6500 / 6500AC -50～183 3.0 3.0 1.0 6502 / 6503 / 6503AC -50～214 3.0 3.0 1.0 Lưu ý:
(1) Đối với điều kiện dịch vụ vượt quá 100°C, vui lòng tham khảo ý kiến của chúng tôi.
(2) Đối với dầu khí, dung môi và chất lỏng ăn mòn, cần phải tham vấn riêng.
- giá trị m,y
Giá trị m,y cho Tấm sợi nén được định nghĩa trong Phụ lục G của JIS B 8265 có thể được áp dụng cho giá trị m,y của Tấm sợi nén không chứa amiăng
Thickness
(mm)Gasket factor
“m”Minimum design seating stress
“y”(N/mm2)3.0 2.00 11.0 1.5 2.75 25.5 1.0 3.50 44.8
