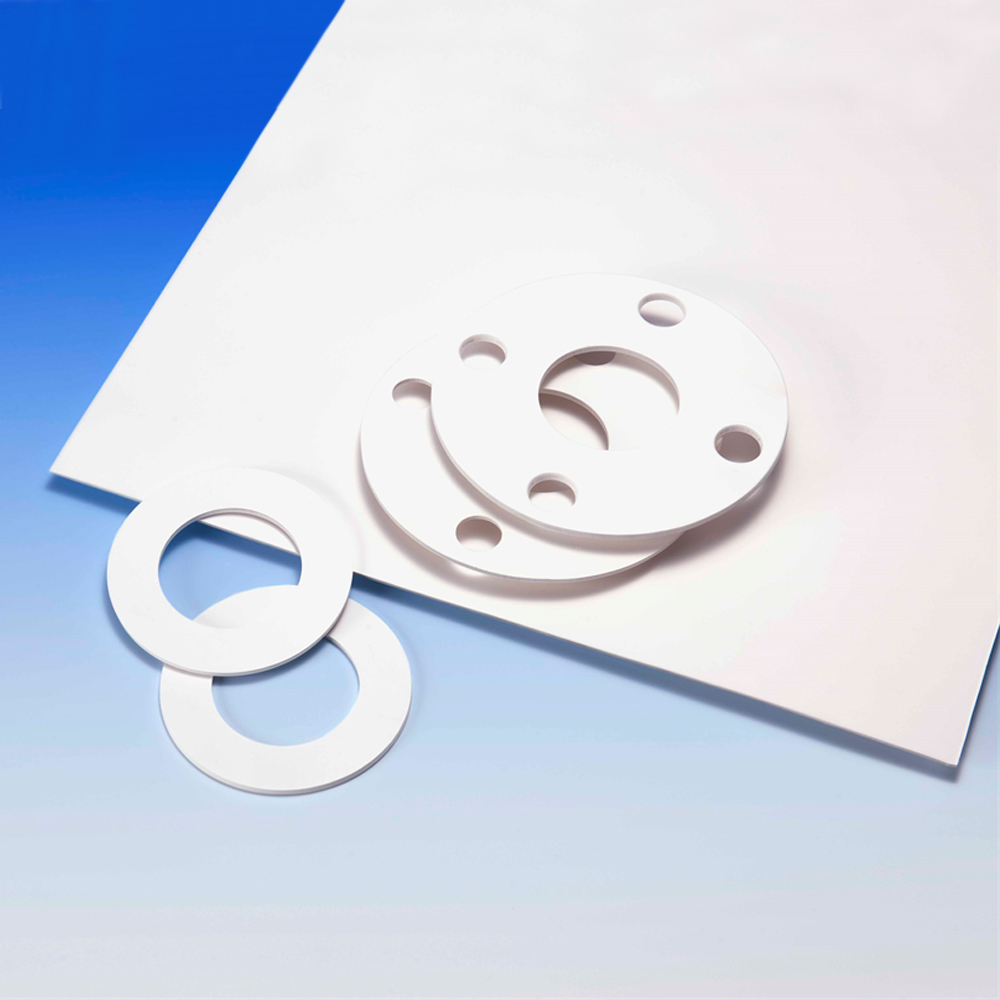

| Suitable fluids | Water, seawater, hot water, steam, air, aqueous solution of strong alkaline salt, oils, alcohol, aliphatic solvent and its vapor, air, and general gases |
| Unsuitable fluids | Polymerizable monomer |
| Applications | Joint sections of cover flanges and nozzles and the like for pipe flanges, valve bonnets, towers & tanks, ovens, pressure vessels and heat exchangers used in various factories including power stations, oil refineries, steel plants and shipyards |
| Dimensions | Width × Length (mm): 1270 x 1270 (t1.5、t3.0) Color type: white Print color: no-printed |
설계 데이터
- 권장 조임 응력
조임 응력은 내부 유체로 인한 개방력을 고려하지 않은 표준 조건에서 필요한 압력으로 정의됩니다.
-
Fluid Recommended tightening stress (MPa) Liquid 25.5 Gas 35.0 - 사용 가능한 범위
온도 및 압력 분류는 개별 서비스 한계를 보여줍니다.
Temperature (°C) Pressure (MPa) -200~300 3.5 - m,y 값
JIS B 8265 부록 G에 정의된 압축 섬유 시트의 m, y 값은 고성능 비석면 시트의 m, y 값에 적용할 수 있습니다.
Thickness
(mm)Gasket factor
“m”Minimum design seating stress
“y”(N/mm2)3.0 2.00 11.0 1.5 2.75 25.5 1.0 3.50 44.8
특징
- 열로 인한 경화 열화 및 노화가 없습니다.
- 경화가 발생하지 않으므로 재조임이 가능합니다.
- 다른 압축 섬유 시트에 비해 더 다양한 유체에 적용 가능합니다.
- 플랜지에 달라붙지 않습니다.
고성능 비석면 시트의 응력 변형 특성
(시험편 치수：JIS 10K 25A t =1.5mm)
