| Unsuitable fluids | Strong acid, strong alkali, and various solvents, inflammable gas, gas susceptible to burn and toxic gas |
| Applications | Pipe flanges, valve bonnets and other equipment used in various industries requiring corrosion resistance for white applications |

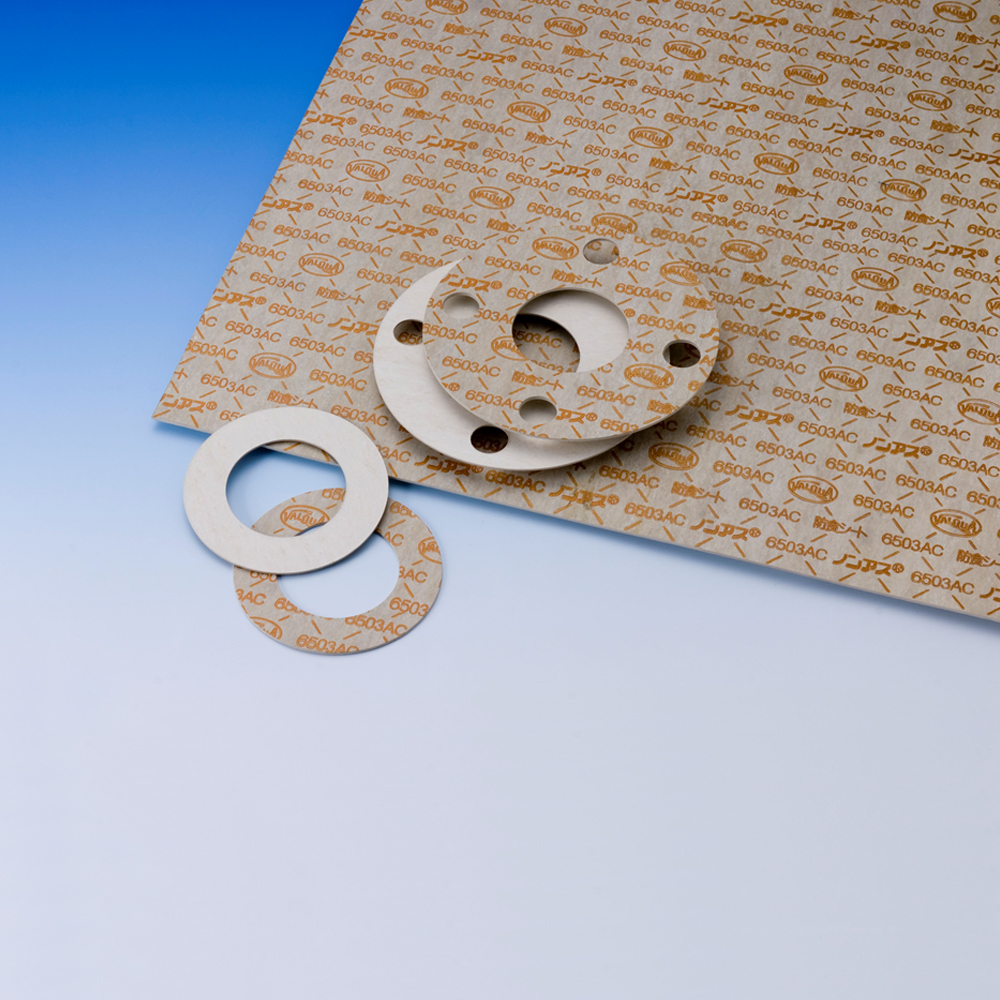

| Dimensions | Width × Length (mm): 1270 × 1270、1270 × 3810、2540 × 3810 Thickness (mm): 0.5、0.8、1.0、1.5、2.0、3.0 Color type: white Print color: orange |
설계 데이터
- 권장 조임 응력
조임 응력은 내부 유체로 인한 개방력을 고려하지 않은 표준 조건에서 필요한 압력으로 정의됩니다.
| Fluid | Recommended tightening stress (MPa) |
| Liquid | 25.5 |
| Gas | 40.0 |
- 사용 가능한 범위온도 및 압력 분류는 개별 서비스 한계를 보여줍니다.
VALQUA No. Temperature (°C) Pressure (MPa) Water based Oil based(2) Gas 6500 / 6500AC -50～183 3.0 3.0 1.0 6502 / 6503 / 6503AC -50～214 3.0 3.0 1.0 주의 사항:
(1) 100°C를 초과하는 서비스 조건의 경우 10페이지의 참고 사항을 참조하거나 당사에 문의하십시오.
(2) 오일가스, 용매 및 부식성 유체에 대해서는 별도 협의가 필요합니다.
- m,y 값
JIS B 8265 부록 G에 정의된 압축 섬유 시트의 m, y 값은 압축 비석면 섬유 시트의 m, y 값에 적용될 수 있습니다.
Thickness
(mm)Gasket factor
“m”Minimum design seating stress
“y”(N/mm2)3.0 2.00 11.0 1.5 2.75 25.5 1.0 3.50 44.8
