ISOMAX LPS 플랜지 절연 세트

일반 속성

• 저압 시스템에서 높은 밀봉 신뢰성을 제공합니다.
• 음극 방식 보호 시스템에서 사용할 때 뛰어난 전기 절연성이 있습니다
• 씰 링 소재 선택에 따라 대부분의 탄화수소 서비스에 적합합니다.
• 이종 금속 플랜지에서 갈바닉 부식을 줄입니다.
• 설계는 플랜지 면에서 매체로 인한 부식과 유동으로 인한 침식을 제거합니다.
• 설계에는 플랜지/볼트 조립 응력 감소가 필요합니다.
• 간편한 설치 및 제거.
• 최대 600lb 등급의 모든 ANSI 정격 플랜지에 적합합니다.

재료

개스킷 단열재 및 와셔: 표준으로 G-10 유리 강화 에폭시(GRE)(G-11 고온 등급도 제공).

스프링 활성화 PTFE 또는 O-링 압력 활성화 씰: 표준으로 PTFE(스프링 활성화)(비톤 및 네오프렌도 제공).

단열 슬리브: 고온 서비스용 GRE(표준) 또는 Nomex.



LPS 플랜지 개스킷 장점 및 이점

• 저압 밀봉(ANSI 등급 150, 300 및 600) 서비스.
• 씰은 압력 활성화.
• 고강도 라미네이트 소재는 과도한 압축으로 인한 고장을 줄입니다.
• 음극 보호 시스템에서 사용할 때 우수한 전기 절연.
• 설계는 플랜지 면에서 매체 유도 부식 및 유동 유도 침식을 제거합니다.
• 이종 금속 플랜지의 전기 부식을 줄입니다.
• 다양한 탄성 씰과 함께 사용할 수도 있습니다.
• 설계상 플랜지/볼트 조립 응력을 줄여야 하므로 설치, 조립 및 제거가 쉽습니다.
• RTJ 개스킷의 경우처럼 플랜지를 벌릴 필요가 없습니다. LPS는 제자리에 쉽게 끼웁니다.
• 개스킷은 자동 정렬 및 센터링이 가능하며 설치가 빠르고 특수 도구가 필요하지 않습니다.
• 유지 관리가 필요 없는 내식성 설계.

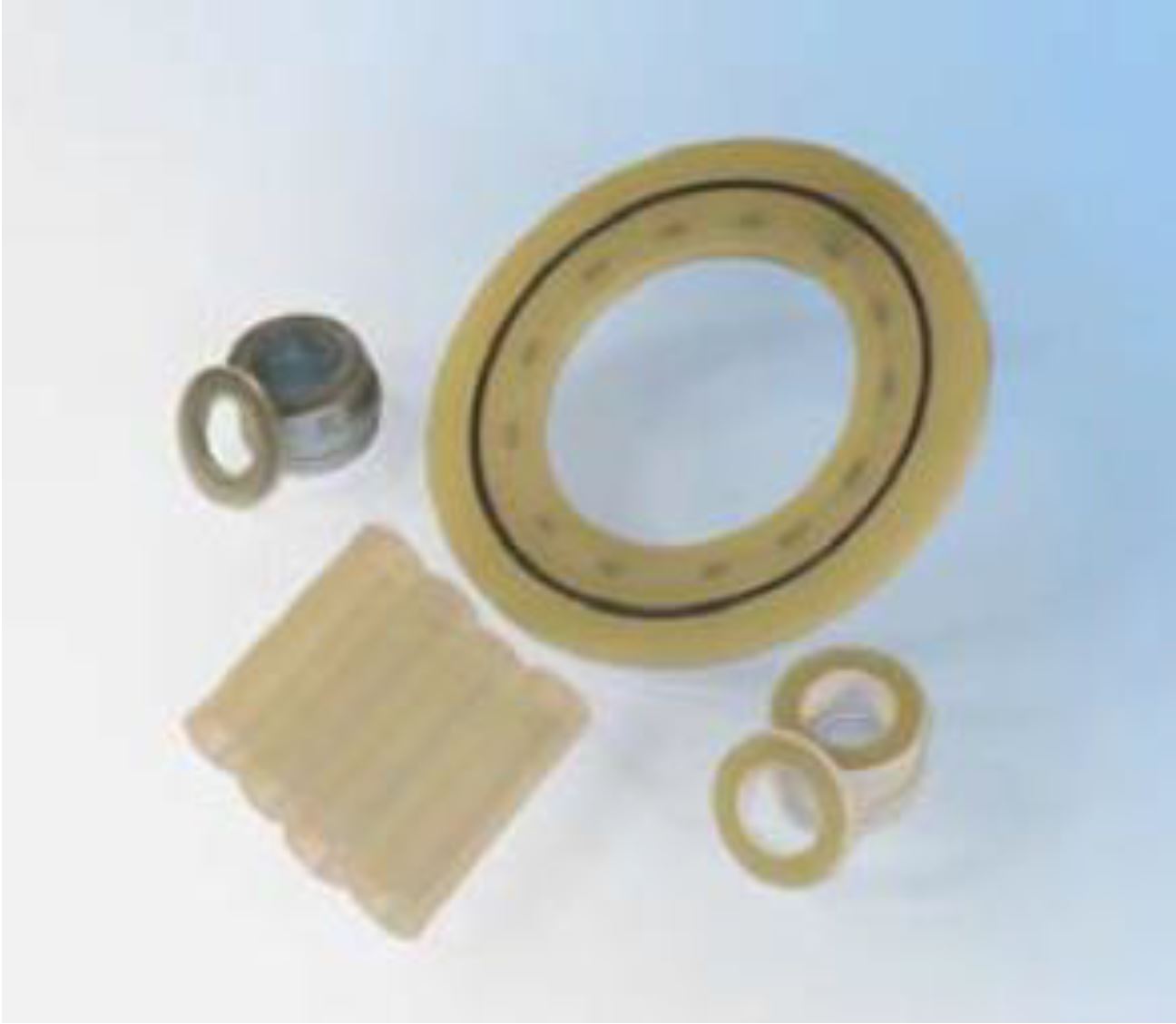

단열재 키트 내용:

단열재: G-10 유리 강화 에폭시 수지

씰: 스프링 활성화 PTFE(비톤 또는 네오프렌 고무도 가능)

두께: 3.2mm.

단열 와셔: G-10 유리 강화 에폭시 수지(다른 소재도 가능)

3.2mm 두께 볼트당 와셔 2개

스틸 와셔: 아연 도금 강철, 3.2mm 두께(스테인리스 스틸 와셔도 가능) 볼트당 와셔 2개

단열 슬리브: G-10 유리 강화 에폭시 수지(마일러 및 노멕스도 가능) 볼트당 단열 슬리브 1개

코어 재료

Material type:	G-10 Glass-reinforced epoxy resin	G11 High temperature resin
Compressive strength:	50,000psi-minimum	50,000psi-minimum
Dielectric strength:	24.1-31.5kV/mm	24.0kV/mm
Maximum Temp:	150°C	200°C
Water absorption:	0.1%-maximum	0.1%-maximum
Flexural strength:	65,000psi	57,700psi
Tensile strength:	50,000psi	41,000psi
Temperature range:	-130°C to 150°C (limited by gasket material)	-46°C to 200°C (limited by gasket material)
Seal:	Spring-energised PTFE(Viton or Nitrile rubber also available)
