材質
- 金属コア: 316 ステンレス鋼
- (デュプレックスおよびインコネルも利用可能)
- ガスケット絶縁材: G-10 ガラス強化エポキシ (GRE) 標準 (G-11 も利用可能)
- シール材: スプリング式 PTFE 標準
- (バイトンも利用可能)
- 絶縁スリーブ材: GRE 標準
- (マイラーも利用可能)
- 絶縁ワッシャー材 GRE (標準)
- スチールワッシャー材 亜鉛メッキ鋼 標準
- (ステンレスも利用可能)
一般的な特性
- フランジ絶縁および陰極保護
- フランジ接合部に使用される異種金属材料のガルバニック腐食を軽減
- 不適合なリング接合部とレイズド フェイス フランジを効果的にシールできます。HPS は、リング接合部、レイズド フェイス、およびフラット フェイス/スリップオン フランジ アプリケーションでシールします。
- 高濃度の CO2、H2S、処理水などの腐食環境に耐えます
- ボア構造により、媒体による腐食や流れによる浸食からフランジ面を保護します。
- 圧力で作動するシールにより、フランジアセンブリのストレスが軽減されます
- 取り付けと取り外しが簡単
- 再利用可能なシールリテーナーとシール
- すべての ANSI および API 定格フランジに適合
- 高強度ラミネート素材により、過圧縮による故障が軽減されます
HPS 設計
HPS ガスケットの設計には、標準として 316 ステンレス鋼コアに接着された高強度強化エポキシラミネートが組み込まれています (他のコア素材も利用可能)。この設計により、ガスケットは従来の金属ガスケットの強度を持ちながら、同時にフランジ面間の完全な電気絶縁が可能になります。
機械加工された溝に PTFE スプリング作動シールが取り付けられ、圧力作動シールシステムが提供され、HPS を高圧絶縁ガスケットとして使用できます。 (Viton O リングも指定があれば利用可能)
電気絶縁
HPS は、高強度ガスケットで電気フランジ絶縁を提供するという点で際立っています。HPS は、非導電性の非金属インターフェースを提供することで、2 つのフランジ面間の電気伝導の可能性を大幅に低減します。
これにより、異種金属の接触やパイプライン システム内の金属部品の接地誘導電流腐食によって生じる腐食の可能性が排除されます。HPS は、陰極防食を備えた配管システムの電気伝導性を遮断するために使用される効果的なシーリング システムです。
HPS のスチール コアと構造により、ガスケットは従来の絶縁ガスケットよりも高いシステム圧力、圧力サイクル、過度のトルクに耐えることができます。
リング ジョイント フランジへの隆起面のシーリング
HPS ガスケットのシーリング要素の位置は、隆起面、フラット面、およびリング タイプ ジョイント フランジに適合するように設計されています。
この設計により、当社は、高応力や過度のボルト荷重に耐える能力が限られており、使用中にガスケットの破損、損傷、または故障につながることが多かった、一般に「D リング ジョイント ガスケット」タイプと呼ばれる古い設計のフェノール RTJ ガスケットを置き換えることができます。

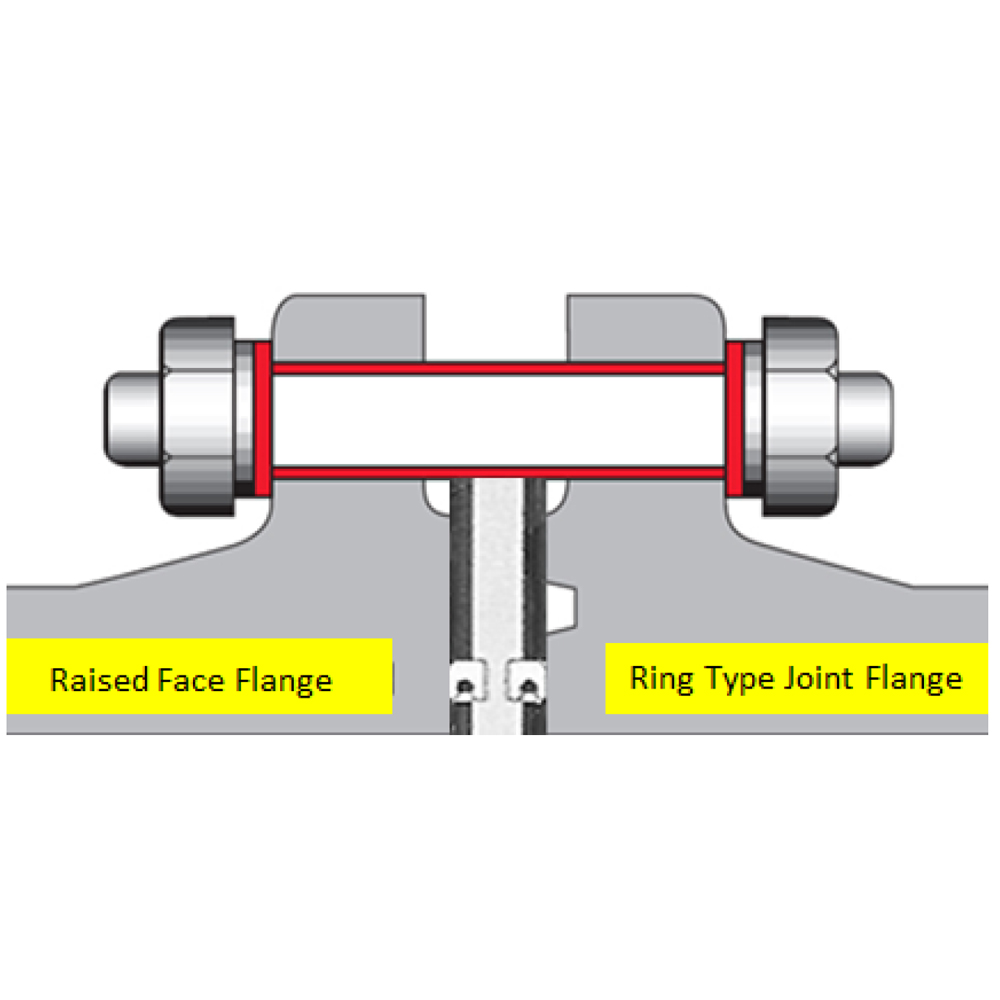

HPS は、RTJ フランジのリング溝内に収まるように設計された圧力作動式シーリング要素を使用しているため、HPS が不一致の RTJ を隆起面または平面面のフランジにシールできるという追加の利点があります。 これは、現在の在庫在庫を使用してフランジまたはバルブを交換する際に、フランジ面が異なる可能性がある場合 (その場所にある嵌合フランジとは異なる)、お客様にとって大きなメリットとなります。
HPS フランジ断熱キットのコンポーネント
- ガスケット セットは、以下のとおり構成されています:
- 断熱面: G-10 ガラス強化エポキシ樹脂標準。G11 もリクエストに応じて利用可能。
- シール: スプリング エナジャイズ PTFE (Viton も利用可能)
- コア: ステンレス鋼 316
- 標準厚さ: 7.0 mm。
- 断熱ワッシャー: G-10 ガラス強化エポキシ樹脂 (他の材料も利用可能) 厚さ 3.2 mm ボルト 1 本につきワッシャー 2 個
- スチール ワッシャー: 亜鉛メッキ鋼、厚さ 3.2 mm (ステンレス鋼ワッシャーも利用可能) ボルト 1 本につきワッシャー 2 個。
- 断熱スリーブ: G10 ガラス強化エポキシ樹脂。 (マイラーおよびノーメックスも利用可能) ボルト 1 本につき断熱スリーブ 1 個。
断熱キットの特性
| Material type: | G-10 Glass-reinforced epoxy resin | G-11 High temperature resin |
| Compressive strength: | 50,000psi – minimum | 50,000psi – minimum |
| Dielectric strength: | 24.1-31.5 kV/mm | 24.0 kV/mm |
| Maximum temp: | 150°C | 200°C |
| Water absorption: | 0.1% – maximum | 0.1% – maximum |
| Flexural strength: | 65,000psi | 57,700psi |
| Tensile strength: | 50,000psi | 41,000psi |
| Temperature range: | – 130°C to 150°C (limited by gasket material) | – 46°C to 200°C (limited by gasket material) |
| Seal: | Spring-energised PTFE (Viton rubber also available) |
