絶縁ガスケットの主な機能:
- 配管の一部を電気的に絶縁するために使用
- 電気化学的侵食を最小限に抑える設計
- 高誘電強度の材料で構成
- ASME、BS、DIN、および顧客設計のフランジジョイントに適合するように製造

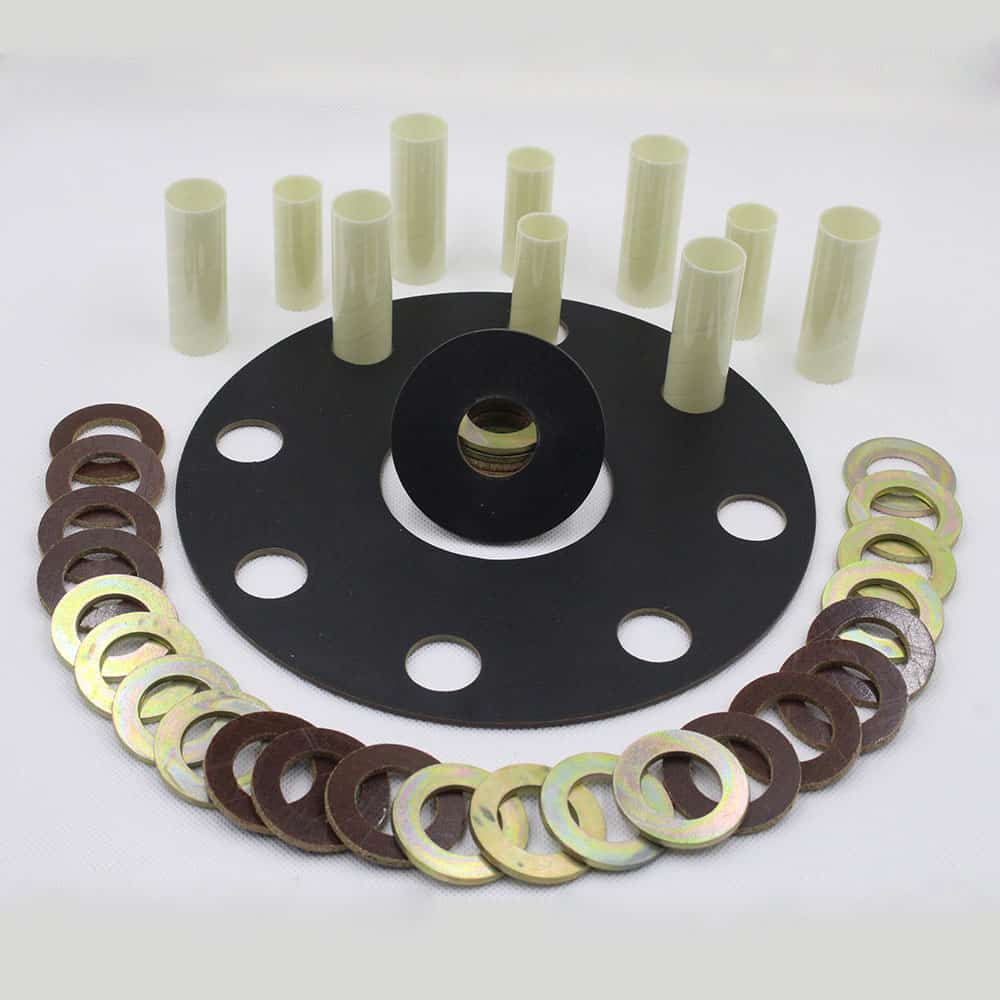

スタイル E – フルフェイス ガスケット絶縁セット アセンブリ
平面および凸面フランジに適しています。このスタイルは導電性異物の侵入を最小限に抑え、ブリッジのリスクを軽減します。
フランジ絶縁が必須のオイルおよび炭化水素に通常使用されます。フランジ間の電気接触を最小限に抑えるために、高誘電強度の材料で製造されています
スタイル F – 内部ボルト位置決めガスケット絶縁セットアセンブリ
ボルトの中央に配置される RF ガスケットを使用します。通常、フランジ絶縁が必要なオイルおよび炭化水素に使用されます。フランジ間の電気接触を最小限に抑えるために、高誘電強度の材料で製造されています
スタイル D – リングジョイントガスケット
強化フェノール リング型ジョイント ガスケット。絶縁スリーブとワッシャーの選択が可能: 特に指定がない限り、強化フェノールが供給されます。その他の材料はリクエストに応じて提供されます。このガスケットの取り付け時には、ボルト締め中に過度のストレスがかからないように注意する必要があります。
高圧スプリング駆動 PTFE 絶縁ガスケット
このガスケットは、非常に重要なサービスで絶縁と一般的なシーリングの両方の目的で使用される信頼性の高いガスケットです。このガスケットは、ANSI 2500# クラスおよび API 15,000# クラスまでのすべてのサービスに適しています。このガスケットは、機械加工された金属コアと高強度のガラス繊維強化エポキシ樹脂絶縁面から製造されています。
高圧アプリケーションで発生する力に耐えるための高強度 G10 絶縁ワッシャーとスリーブ、および取り付け中に絶縁ワッシャー全体に負荷を分散するための亜鉛メッキ炭素鋼ワッシャーが付属しています。
スプリング駆動の PTFE または Viton シーリング要素が使用可能です。耐腐食性金属コア。G-11 エポキシ樹脂で製造された高温面も使用可能です。
API 6FB に準拠した耐火性の VCFS スタイルも使用可能です。
VCS 設計に基づいており、ガラス繊維強化エポキシ フェーシングとスプリング駆動 PTFE シールを備えたステンレス鋼コアで製造されています。
VCSF ガスケットには、追加の耐火コーティング E リングが付いています。VCFS は、レイズド フェイスと RTJ フランジの両方で使用できます。

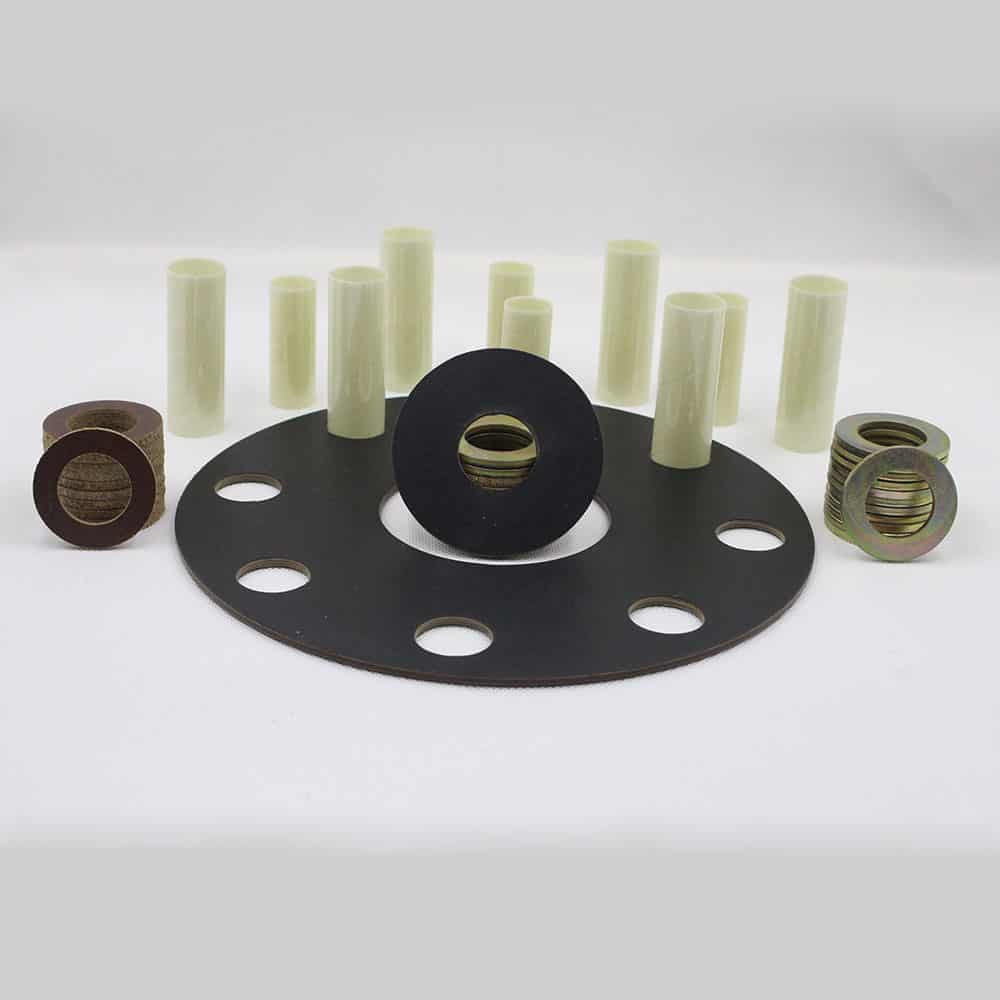

Klinger 製絶縁ガスケット セットの技術仕様
| Component | 1 | 2 | 3 | 4 | 5 | 6 |
| Dielectric Strength 1 kV/mm | 19.8 | 7.8 | 5.5 | 16.6 | 5.87* | 13.9* |
| Water Absorption % | 1.6 | 1.0 | 1.0 | 10.6 | 0.5 | 0.5 |
| Max. Operating Temp. °C | 107 | 107 | 107 | 400 | 260 | 260 |
-
変圧器油で ASTM D149 に従ってテストします。kV/mm から V/mil に変換するには、25.4 を掛けます。*空気中で ASTM D149 に従ってテストします。
-
電気絶縁目的の空気中の推奨最高温度。コンポーネント材料1 タイプ E および F フラット ガスケット 3.2mm 厚のネオプレン フェース フェノール樹脂2 絶縁ワッシャー 3.2mm 厚の強化フェノール樹脂3 絶縁スリーブ 0.8mm 厚のフェノール樹脂4 タイプ E および F フラット ガスケット 3.0mm 厚の KLINGERSIL®C-4430。耐火定格5 タイプ E および F フラット ガスケット 3.0mm 厚の KLIGER®top-chem 2000。耐火定格6 タイプ E および F フラット ガスケット 3.0mm 厚の KLINGER®top-chem 2003。
